Trik Dan Tips Cara Memasang Elcb (Earth Leakaque Circuit Breaker)

Cara Memasang ELCB - ELCB merupakan akronim dari (Earth Leakaque Circuit Breaker), ELCB di sebut juga dengan istilah RCD (Residual Current Device). adapun kegunaan ELCB itu sendiri ialah sebagai pengaman pada suatu rangkaian instalasi listrik. Maka penting untuk memasang ELCB dan pada instalasi listrik. ELCB akan secara otomatis mendeteksi kebocoran arus listrik dan kontak body. Di indonesia sendiri pemasangan ELCB pada instalasi listrik rumah masih sangat jarang di gunakan, kemungkinan besar lantaran harga elcb yang cukup mahal.

Saya paling suka bicara cara pasang memasang komponen listrik ibarat elcb ini. Cara memasng elcb sebenarnya sangat mudah, kalau anda telah usang menjadi electrikal klarifikasi cara memasang elcb dapat di simpulkan dengan sederhana "Hubungkan Konduktor Phase dan Netral ke Input ELCB terlebih dahulu dan keluarkan Phase dan Netral melalui Output ELCB kemudian hubungkan konduktor (kabel) ke kabel instalasi" namun apabila anda ialah electrical pemula anda sanggup mengikuti gambar panduan cara memasang ELCB di bawah ini.

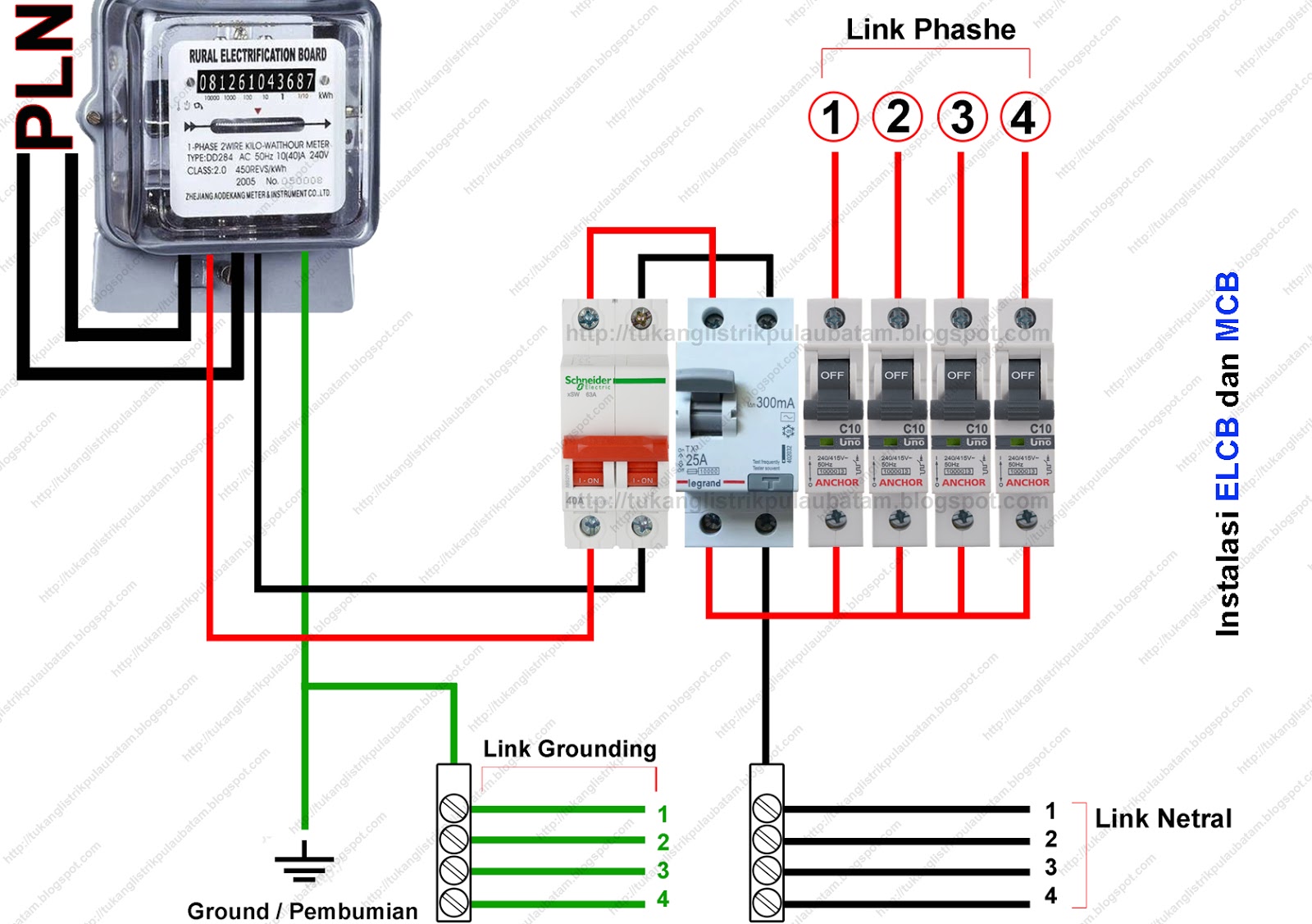

Cara Memasang ELCB (Earth Leakaque Circuit Breaker)

Keterangan Gambar Skema Rangkaian pemasangan ELCB Dan MCB

1. Saya memakai MCB 2 Pole sebagai switch utama Rangkaian ELCB dan MCB
2. Phase dan Netral dari Kwh meter di hubungkan ke Input MCB 2 Pole dan Output Phase dan netral dari MCB 2 Pole di hubungkan ke Input ELCB (Earth Leakaque Circuit Breaker)
3. Kabel Netral dari Output ELCB di hubungkan eksklusif keterminal Netral
4. Sedangkan Kabel Phase (Arus Listrik Positif) dari Output ELCB di hubungkan ke MCB single pole kemudian di jumper ke masing masing Input MCB single pole
5. Keluarkan kabel phase dari masing masing output MCB single pole sebagai link arus listrik konkret yang siap di pasangkan ke jaringan instalasi listrik ibarat stop kontak switch dan lainya
6. Begitu juga dengan Link Netral dan Link Grounding.

Seperti yang telah di jelaskan di atas ELCB merupakan Perangkat Instalasi Listrik yang berfungsi untuk mendeteksi arus listrik yang tidak seimbang antara penghantar phasa dan netral yang disebabkan oleh arus lebih atau arus bocor/ melalui kontak badan. Maka dari itu Cara Pasang ELCB /  RCD (Residual Current Device) harus dilakukan dengan baik dan benar serta rangkaian instalasi listrik juga harus benar benar baik/bagus.

Memasang ELCB bisa di mana saja tidak harus pada Box / Panel MCB, Sebagai contoh cara memasang elcb pada water heater, ELCB untuk water heater sanggup di pasang di kamar mandi atau pecahan luar kamar mandi tapi tentu nya pakai box sendiri supaya rapi. Dengan demikian kalau kabel konduktor melalui ELCB terlebih dahulu sebelum di pasangkan pada saklar waterheater tentu lebih aman. lantaran kamar mandi ialah area yang sangat sensitif untuk di pasangi listrik. Demikian saja klarifikasi ihwal "Cara Memasang ELCB" semoga bermanfaat.

Selain ELCB masih ada pengaman instalasi listrik jenis lainnya ibarat RCD (Residual Current Device) atau RCCB yang intinya mempunyai kesamaan fungsi dan cara kerja. Semua itu merupakan perkembangan dunia electrical yang terus di perbaharui oleh pabrikan, Namun kalau kita tidak mau mengikuti perkembangan tersebut maka sanggup di katakan kita telah gagal sebagi Electrical.
