CARA MENYAMBUNGKAN KABEL FIBER OPTIC (FO)

Cara Menyambung Kabel Fiber Optic (Serat Kaca)

“Awas ada galian kabel Fiber Optic” mungkin pernah pembaca lihat dibeberapa galian di pinggir jalan. Mungkin ada sebagian orang yang mengerti apa itu kabel fiber optic dan kegunaannya ada pula yang tidak mengetahuinya. Kabel fiber optic/serat optik (kaca) adalah sebuah kabel yang terbuat dari serat kaca (SiO2) yang berfungsi untuk mentransmisikan sinyal cahaya, kabel serat optik ini mempunyai ukuran dan diameter yang sangat kecil sekali kurang lebih seukuran rambut manusia. Kabel serat optik saat ini banyak digunakan dalam sistem telekomunikasi modern.

Penulis tidak terlalu banyak membahas fiber optic dalam pengertian dan kegunaaan, namun penulis ingin berbagi pengetahuan tentang cara menyambung kabel fiber optik tersebut. Mungkin terbersit dalam pikiran kita bagaimana cara menyambung kabel yang terbuat dari kaca. Kabel yang terbuat dari tembaga mungkin bisa di sambung dengan cara disolder atau dililit kemudian di tutup dengan isolasi. Bagaimana dengan kabel yang terbuat dari kaca? Apakah dipanaskan, di las, atau direkatkan saja dengan sebuah lem?

Kita akan membahas bagaimana kabel serat kaca tersebut apabila ingin disambungkan. Apa saja alat dan langkah yang dilakukan kali ini kita akan bahas. Penyambungan kabel serat kaca biasa disebut dengan tehnik splicing. Teknik Splicing terbagi 2 yaitu Fusion splicing dan Mechanical splicing. Fusion splicing adalah metode penyambungan serat optic yang memberikan hasil paling permanen dan menimbulkan daya rugi paling rendah yaitu sebesar 0.05 dB atau sekitar 1 % dari daya total.

CARA MENYAMBUNGKAN KABEL FIBER OPTIC (FO)

teknik splicer FO

Langkah Fusion splicing

1. Potong kedua ujung kabel serat kaca dengan alat pemotong khusus agar permukaan datar sempurna.
2. Masukkan kedua ujung kabel serat kaca kedalam alat penyambung.
3. Cek sambungan dengan alat yang sama apakah sudah rapi atau belum, apabila sudah dibawah 0,03 dB maka sambungan dapat dibilang bagus.
4. Pasang pelindung sambungan yang terdiri dari bahan timah dan kaca pelindung.

Kelebihan dari penyambungan metodew fusion splicing adalah bersifat Permanen dan Rugi daya rendah (0,05 dB). Kekurangan dari metode ini adalah serat kaca menjadi rapuh sehingga perlu pelindung dan sambungan harus tetap berada ditengah.

Alat splicer (penyambung serat kaca)

Cara kedua penyambungan serat kaca adalah Mechanical splicing menjalankan fungsi yang serupa dengan splice fusion hanya saja dalam kasus splice mekanik ujung-ujung serat optik disatukan dengan cara mekanis. Proses splice mekanik yakni pertama-tama kabel serat optic dikupas, dibersihkan dan diratakan kemudian sesuaikan posisi inti (core) serat kaca kemudian beri getah epoksi dan diperkuat dengan menggunakan penjapit mekanis.

Mechanical splicing

Bentuk alat penjepit

CARA MENYAMBUNGKAN KABEL FIBER OPTIC (FO)

Keunggulan utama dari proses penyambungan melalui proses mekanik ini adalah tidak membutuhkan pasokan listrik sehingga dapat digunakan dalam situasi sulit/darurat dan dapat digunakan secara berulang-ulang. Keunggulan lainnya adalah Dapat menggabungkan serat optic modus tunggal maupun  modus jamak.

Kelemahan mekanik splicing adalah menghasilkan hambatan yang cukup besar yang dapat mempengaruhi data dan informasi yang disalurkan melalui kabel serat kaca tersebut.

Alat pendukung proses penyambungan kabel serat kaca ini antara lain:

1. Tang Potong Kabel, Gergaji Besi;
2. Fiber Cleaver (Pemotong Core);
3. Obeng;
4. Alkohohol Kadar 96%;
5. Tissue;
6. Fiber Stripper (Tang Pengupas);
7. Kain Lap;
8. Sarung Tangan; dan
9. Solar atau Minyak Tanah.

ALAT-ALAT YANG DIGUNAKAN PEMASANGAN KABEL FIBER OPTIC

Patch Cord Fiber Optic

Patchcord adalah kabel fiber optik dengan panjang tertentu yang sudah terpasang konektor di ujungnya. digunakan untuk menghubungkan antar perangkat atau ke koneksi telekomunikasi. Patch cord adalah kabel fiber indoor yang dipakai hanya untuk di dalam ruangan saja. Ada yang simplex (1 core) dan ada pula yang duplex (2 core), Single mode dan Multimode. Patch cord mempunyai banyak sekali jenis konektor, karena masing-masing perangkat / alat yang digunakan mempunyai tipe yang berbeda pula disesuaikan dengan kebutuhan. Kami menyediakan berbagai jenis dan ukuran fiber optik patchcord, dengan kualitas tinggi ” Low insertion loss”

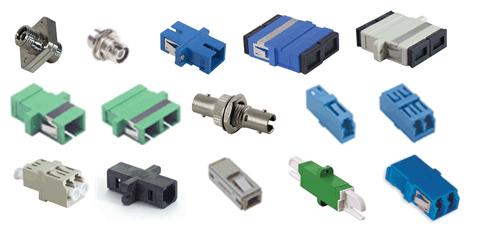

FIber Optic Adapter

Fiber Optik Adapter digunakan untuk penyambung/menghubungkan kabel fiber optik satu dengan yang lain. jika penyambungan dilakukan terhadap kabel fiber optik yang memiliki konektor berbeda maka fiber optik adapter disebut fiber optik adapter hibrid atau Special Adapter.

Berikut beberapa jenis fiber optik adapter :

• FC Fiber optik Adapter

Tersedia dalam jenis single mode dan multimode, Ada tiga jenis bentuk/type fiber optik FC adapter, tipe persegi, tunggal dan ganda tipe D, semua fiber optik FC adapter dengan rumah (housing)logam dan Lengan (Sleeves) dari keramik.

• SC Adapter Fiber Optik

Tersedia dalam jenis single mode dan multimode, Simplex dan duplex. SC adapter fiberoptik dengan perumahan (housing) plastik, ada warna: biru untuk PC single mode, hijau untuk APC single mode dan multimode beige untuk PC. Semua Fiber Optik SC adapter adalah jenis flange, single mode adapter adalah dengan lengan zirkonia sementara serat multimode adaptor dengan lengan perunggu.

• LC Fiber Optik Adapter

Adapter fiber optik LC semua rumah (housing) plastik; ada simpleks LC adapter dan adapter LC duplex, fiber optik adapter LC warna sama dengan fiber optik SC adapter: biru untuk PC single mode, warna beige untuk PC modus multi dan hijau untuk APC single mode. fiber optik adapter LC dengan lengan perunggu untuk multimode dan lengan zirkonia untuk single mode.

• ST Fiber Optik Adapter

Fiber Optik  ST adapter semua jenis ulir, dengan perumahan (housing) logam, yang single mode dengan lengan zirkonia dan yang multimode adalah dengan lengan perunggu.

Joint Closure Optic

Joint Closure adalah box tempat untuk menaruh hasil sambungan dari fiber optic. Sebagai contoh : Jika ada kebel fiber optic putus karena terpotong atau terbakar maka kabel tersebut di sambung/splicing dan hasil splicingan di taruh di Closure. Untuk Kapasitas Closure ber variasi mulai dari closure 6 core, Closure 12core, closure 24core,Closure 48core hingga closure 256core

Splitter Optic

Splitter merupakan komponen pasif yang dapat memisahkan daya optik dari satu input serat ke dua atau beberapa output serat. Splitter pada PON dikatakan pasif sebab optimasi tidak dilakukan terhadap daya yang digunakan terhadap pelanggan yang jaraknya berbeda dari node splitter, sehingga sifatnya idle dan cara kerjanya membagi daya optic sama rata

Jenis-jenis splitter antara lain :

• 1 : 2 (tanpa back up)
• 1 : 4 (tanpa back up)
• 1 : 8 (tanpa back up)
• 1 : 16 (tanpa back up)
• 1 : 32 (tanpa back up)
• 2 : 2 (dengan back up)
• 2 : 4 (dengan back up)
• 2 : 8 (dengan back up)
• 2 : 16 (dengan back up)
• 2 : 32 (dengan back up)

Optical Termination Box (OTB)

Optical Termination Box, berfungsi sebagai pendistribusian fiber seperti FDF yang menampung maksimum 72 core. Optical Terminal Box juga digunakan untuk menghubungkan kabel serat optik indoor maupun outdoor dan patchcord. OTB dapat dipasang di dinding maupun tiang.

Pigtail Fiber Optic

Pigtail adalah sepotong kabel yang hanya memiliki satu buah konektor diujungnya, pigtail akan disambungkan dengan kabel fiber yang belum memiliki konektor.

Biasanya kabel pigtail di install di OTB (Optical Distribution Box) dan disambung / splicing dengan tarikan kabel Optic yang glondongan (Loose tube cable / Tight buffered cable

Fiber Node

Fiber node merupakan titik terminasi antarajaringan optik dengan jaringan koaksial. Fiber nod eberupa perangkat opto elektronik yang berfungsi untuk mengubah sinyal optik yang berasal dari distribution hub menjadi sinyal elektrik untuk diteruskan ke rumah rumah pelanggan melalui kabel koaksial dan sebaliknya.

Fiber node sendiri adalah salah satu device yang berhubungan dengan teknologi HFC (Hibrid Fiber Coaxial) dan banyak diaplikasikan untuk sistem jaringan TV Kabel.

Splicing (alat sambung fiber optic)

 Penyambungan kabel optik dikenal dengan istilah splicing, Dalam penyambungan fiber optic diperlukan alat khusus yaitu splicer .  Terdapat 2 metode dalam penyambungan optik yaitu :  fusion splicing dan mechanical splicing. Fusion splicing memiliki redaman lebih kecil yaitu sekitar 0.1 dBm dibanding Mechanical splicing yang mencapai 0.5 sampai 0.75 dbm di setiap sambungan nya.

Fusion splicing melakukan penyambungan dengan cara menyelaraskan / meluruskan kedua ujung serat optik yang ingin disambung, memanaskan dan melebur nya hingga menjadi 1 bagian yang tersambung. Fusion splicer menggunakan nichrome wire (teknik lama), atau CO2 laser atau pun gas api untuk meleleh kan serat optik yang ingin disambung.

 Seiring canggih nya teknologi terdapat fusion splicer yang mampu melakukan splicing sampai 24 core bersamaan.

Umumnya biaya yang harus ditanggung adalah harga per core (satu sisi) rate nya sekitar 50 ribu , itu diluar jasa penarikan kabel dan aksesoris pendukung seperti pigtail, Box ODF dan lain nya.
